Nasze Laboratoria i urządzenia

Laboratorium Projektowania i Eksploatacji Technologii Przemysłowych

Działalność laboratorium to m. in.

  • organizacja szkoleń związanych z procesami konstrukcyjnymi, technologicznymi i obsługą maszyn CNC
  • badania związane z wydłużeniem okresu eksploatacji maszyn i pojazdów samochodowych
  • pomoc przy tworzeniu i wdrażaniu procesów konstrukcyjnych i technologicznych
  • prace badawczo-rozwojowe i doradztwo w zakresie nowocześniej konstrukcji 3D oraz technologii związanej z obrabiarkami CNC
  • wynajem maszyn i urządzeń dla podmiotów gospodarczych

Laboratorium Pomiaru Długości Kąta

Laboratorium Pomiaru Długości Kąta wyposażone jest w manualną maszynę współrzędnościową Mitutoyo CRT Plus M443.

Maszyna posiada świadectwo wzorcowania wydane przez MITUTOYO Polska Sp. z o.o.

DANE TECHNICZNE WZORCOWANIA

Zakres pomiarowy:

Oś X: 400 mm

Oś Y: 400 mm

Oś Z: 300 mm

Rozdzielczość systemowa: 0.0005 mm

Sonda pomiarowa: TP20

Maksymalny dopuszczalny błąd wskazań zgodny z PN-EN ISO 10360-2:2003

Błąd wskazań długości MPE = (3.0 + 4.0 · L/1000) µm, gdzie L jest długością mierzoną wyrażoną w milimetrach

Błąd głowicy pomiarowej MPE= 4.0 µm

Niepewność pomiarowa

Dla błędu wskazań długości: UE = 0,4 µm +1,0 · 10-6 · L

Dla błędu głowicy pomiarowej: UP= 0,3 µm

Niepewność pomiaru została określona zgodnie z dokumentacją EA-4/02. Podane wartości niepewności stanowią niepewności rozszerzone przy poziomie ufności około 95% i współczynniku rozszerzenia k=2.

Laboratorium Komputerowo-Wspomaganego Projektowania Urządzeń Elektronicznych

to laboratorium wyposażone w pomierzenie biurowe oraz pracownie prototypownia urządzeń elektronicznych.

Działalność tej jednostki obejmuje:

  • badania systemów obliczeniowych czasu rzeczywistego
  • badania reprogramowalnych systemów logicznych i systemów osadzonych
  • badania systemów rozpoznawania obrazu i stereowizji
  • badania systemów sterowania dla budynku inteligentnego
  • badania dokładnych systemów pomiarowych w energetyce
  • badania integralności sygnałów w wysokospecjalizowanych urządzeniach elektronicznych
  • badania optymalizacyjne topologii wielowarstwowych obwodów drukowanych
  • badania i optymalizacja architektur mikrosystemów cyfrowych

Urządzenia w laboratorium:

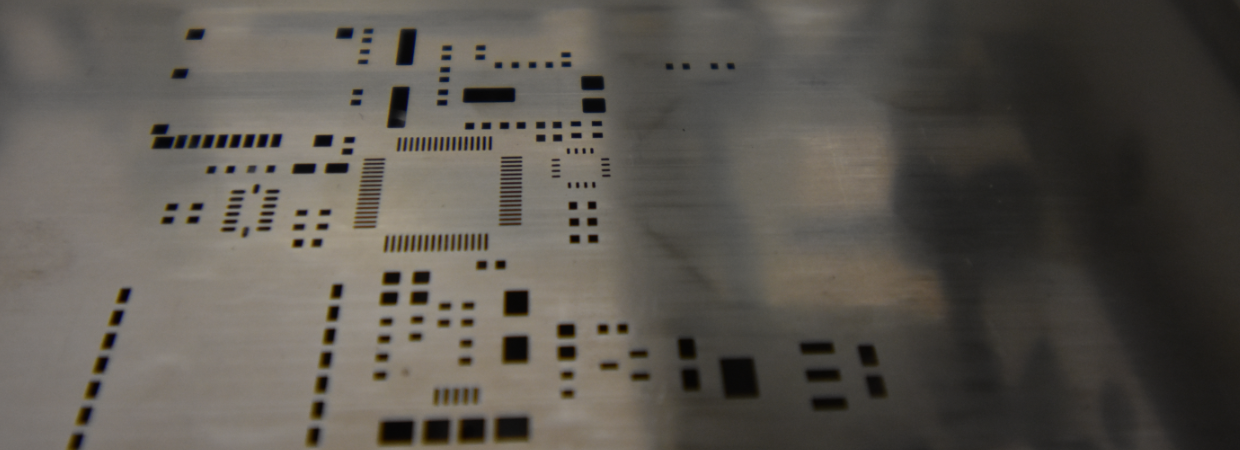

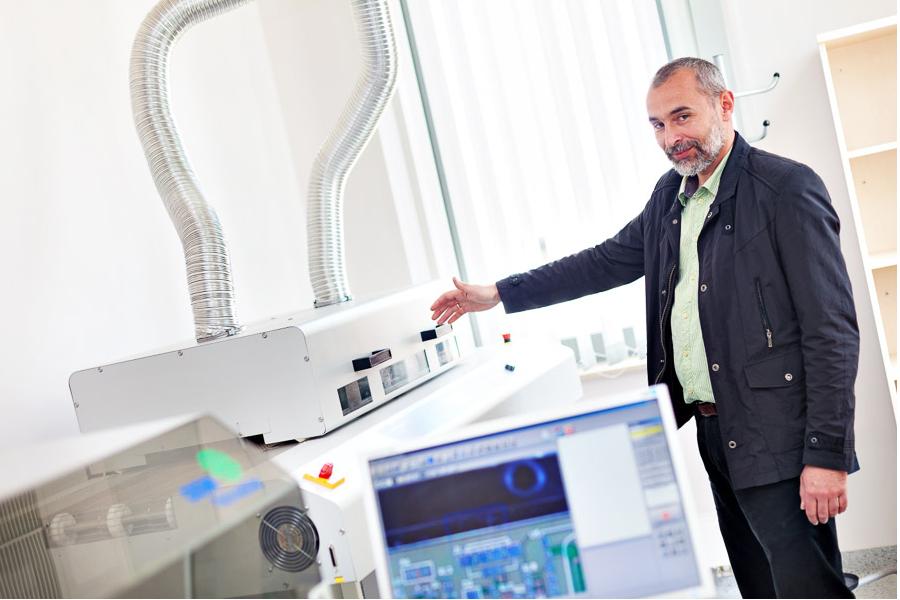

  • Półautomatyczna drukarka szablonowa SP-650 firmy RECCO
  • Automat pick&place APS LS-40 firmy DDM Novastar
  • Piec lutowniczy GF-120HT firmy DDM Novastar

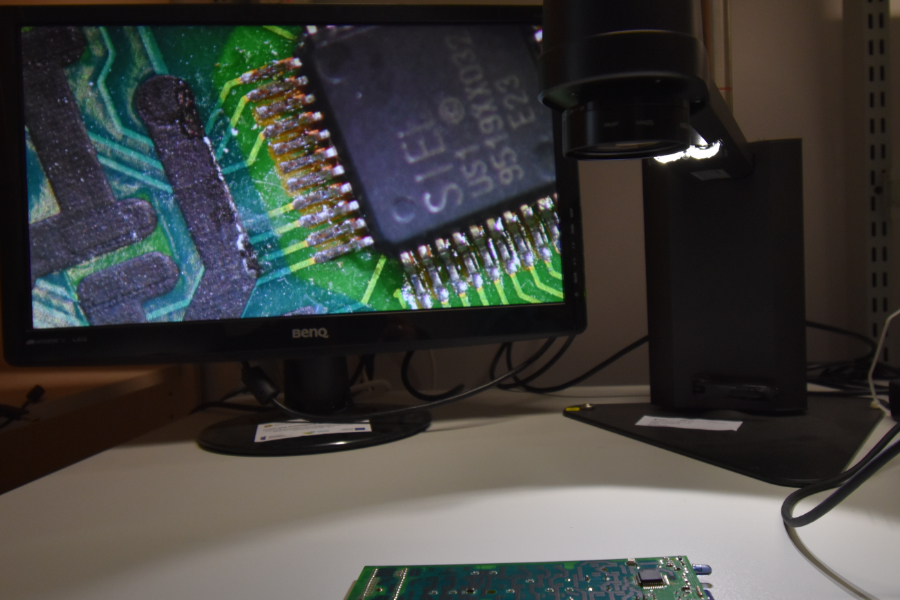

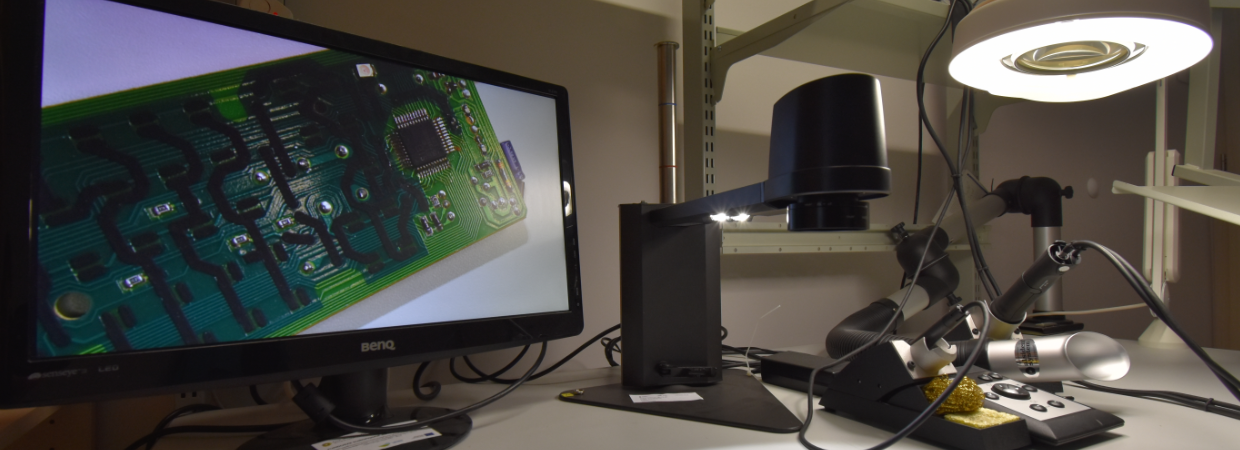

  • Wideo mikroskop Magnus HD firmy Tagardo

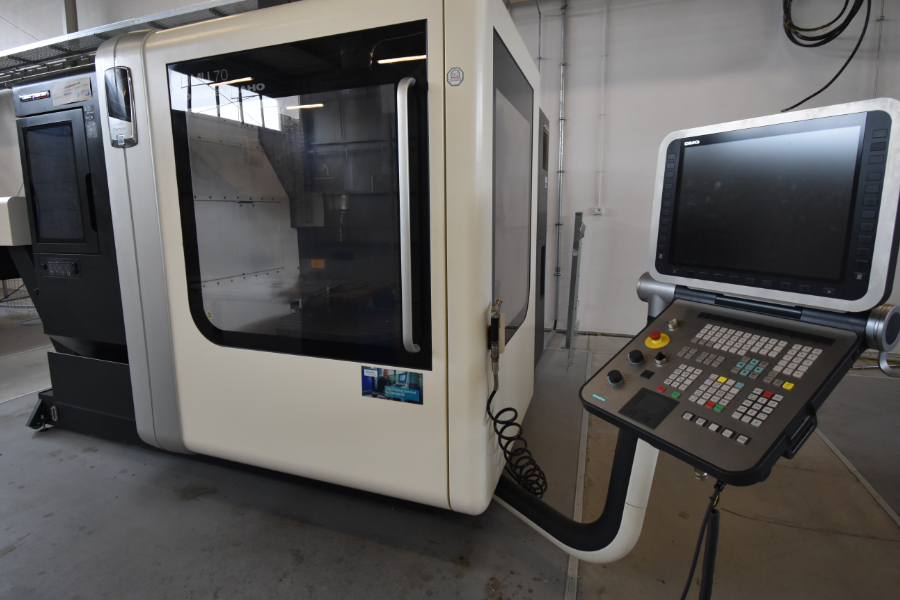

Frezarka 5-osiowa DMG MORI SEIKI DMU 70

DANE TECHNICZNE:

Głowica frezerska

Prędkość obrotowa 20-10 000 obr./min

Moc silnika 13kW

Napęd posuwu

Serwomotory AC dla osi X, Y, Z

Prędkość posuwu dla osi X, Y, Z do 24 000 mm/min

Droga przejazdu

Oś X 750 mm

Oś Y 600 mm

Oś Z 520 mm

Oś B -0/+95°

Oś C 360

System laserowego pomiaru narzędzia

Pomiar narzędzia Ø 0,4-80 mm

Długość narzędzia min. 60 mm

Dokładność pomiaru +/- 0,02

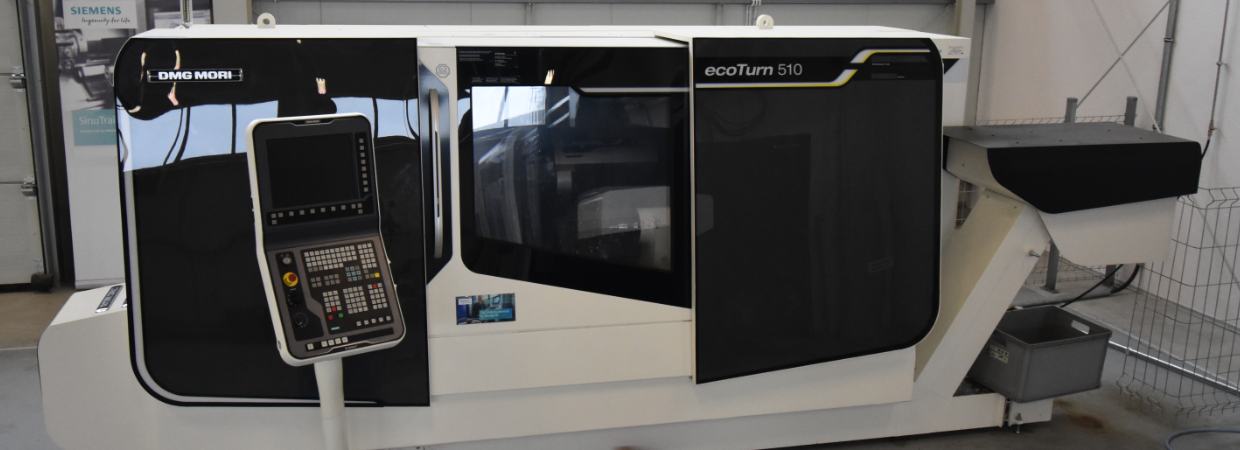

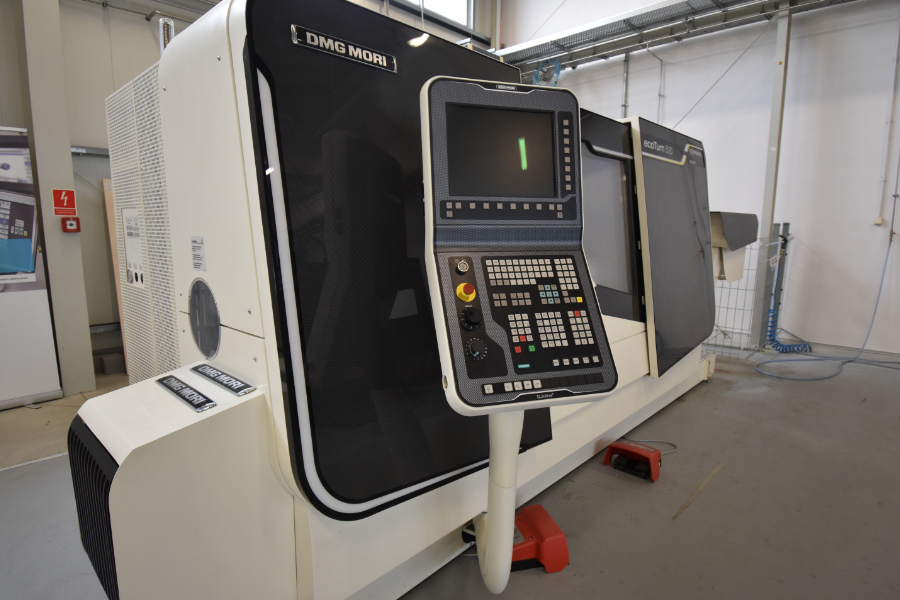

Tokarka 2-osiowa DMG MORI SEIKI CTX 510

DANE TECHNICZNE:

Wrzeciono główne

Mocowanie wrzeciona (kołnierz) Typ 220 h5

Średnica uchwytu mocującego 250 mm

Przepust pręta 76 mm

Średnica otworu wrzeciona 103 mm

Średnica w przednim łożysku 140 mm

Maksymalna moc wrzeciona (100% czasu włączenia) 22kW

Maksymalna moc wrzeciona (40% czasu włączenia) 33kW

Maksymalna prędkość obrotowa wrzeciona 3 250 1/min

Maksymalny moment obrotowy (100% czasu włączenia) 420 Nm

Maksymalny moment obrotowy (40% czasu włączenia) 630 Nm

Napęd posuwu

Napęd śruby pociągowej tocznej osi X/Z (DxP) 40×10 mm

Siła posuwu X/Z 7,5 kN

Ruch szybki

Oś Z 30 m/min

Oś X 30 m/min

Oś C1 100 m/min

Moment obrotowy osi C1 420 Nm

Obszar roboczy

Odstęp osi 1 150 mm

Wysokość kła 360 mm

Maksymalny zakres obrotu nad łożem 680 mm

Zakres obrotu nad sankami X 465 mm

Maksymalna średnica toczenia 465 mm

Średnica uchwytu mocującego 250 mm

Droga przemieszczenia X 300 mm

Droga przemieszczenia Z 1 050 mm

Rewolwer

Liczba narzędzi 12

Liczba narzędzi z napędem 12

Prędkość narzędzi napędzanych 4 0001/min

Maksymalna moc S1 (100% czasu załączenia) 3,3 kW

Maksymalna moc S6 (40% czasu załączenia) 4,4 kW

Maksymalny moment obrotowy, 100% czasu załączenia 16 Nm

Maksymalny moment obrotowy, 40% czasu załączenia 21 Nm

Konik

Droga przemieszczenia 850 mm

Maksymalna siła docisku 12 000 N

Mocowanie tulei wrzecionowej 5 MK

Wysuw pinoli 150 mm

Ruch konika hydrauliczny

Mitutoyo Crystal CRT Plus M443

DANE TECHNICZNE WZORCOWANIA

Zakres pomiarowy:

Oś X: 400 mm

Oś Y: 400 mm

Oś Z: 300 mm

Rozdzielczość systemowa: 0.0005 mm

Sonda pomiarowa: TP20

Maksymalny dopuszczalny błąd wskazań zgodny z PN-EN ISO 10360-2:2003

Błąd wskazań długości MPE = (3.0 + 4.0 · L/1000) µm, gdzie L jest długością mierzoną wyrażoną w milimetrach

Błąd głowicy pomiarowej MPE= 4.0 µm

Niepewność pomiarowa

Dla błędu wskazań długości: UE = 0,4 µm +1,0 · 10-6 · L

Dla błędu głowicy pomiarowej: UP= 0,3 µm

Niepewność pomiaru została określona zgodnie z dokumentacją EA-4/02. Podane wartości niepewności stanowią niepewności rozszerzone przy poziomie ufności około 95% i współczynniku rozszerzenia k=2.



Maszyna posiada świadectwo wzorcowania wydane przez MITUTOYO Polska Sp. z o.o.
